授权公布号:CN219093671U
一种三头组合刀具
有效
申请
2022-11-14
申请公布
1970-01-01
授权
2023-05-30
预估到期
2032-11-14
| 申请号 | CN202223034816.5 |
| 申请日 | 2022-11-14 |
| 授权公布号 | CN219093671U |
| 授权公告日 | 2023-05-30 |
| 分类号 | B23B27/16 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 山东金麒麟股份有限公司 |
| 申请人地址 | 山东省德州市乐陵市阜乐路999号 |
专利法律状态
2023-05-30
授权
状态信息
授权
摘要

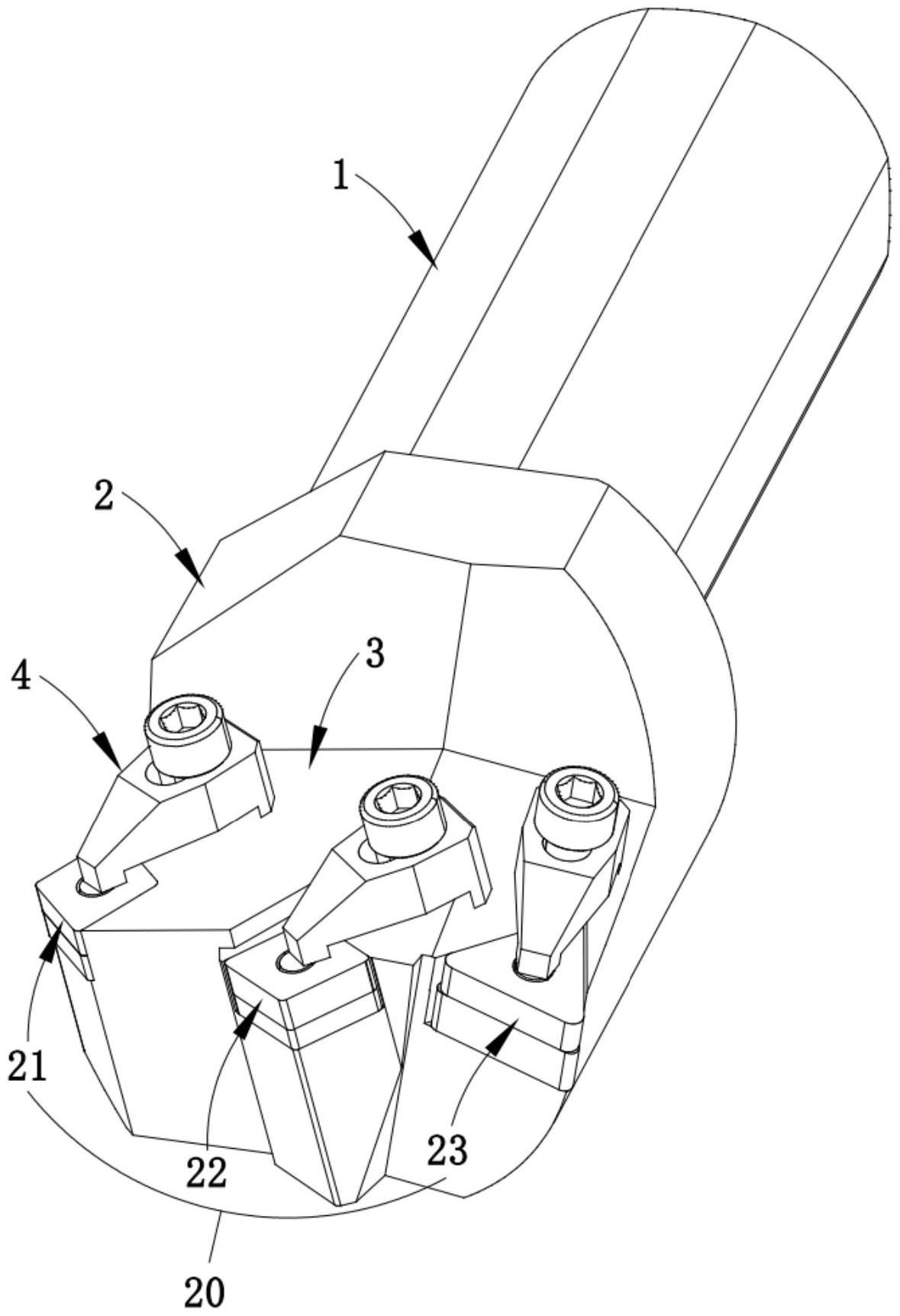

本实用新型涉及机床刀具技术领域,具体涉及一种三头组合刀具。包括刀体、刀头、刀片安装组件以及刀片。所述刀头设置于所述刀体的一端,所述刀片安装组件设置于所述刀头上,三个所述刀片分别沿不同方向凸出于所述刀头端部轴向和端部两侧径向的表面、并被三个所述刀片安装组件固定于所述刀头上。本实用新型的三头组合刀具通过安装在所述刀头端部径向侧面的车外圆刀先切削加工工件的外圆部分,切削完成后提起刀具,再利用刀头端部轴向的车平面刀切削加工工件的平面部分,最后再通过刀头端部径向侧面的车内圆刀切削完成工件的内腔部分的加工,继而避免了加工过程中的换刀操作,从而提高了加工效率。
