授权公布号:CN104760073B
一种鸡爪切制机用传动机构
有效
申请
2015-04-10
申请公布
2015-07-08
授权
2017-01-25
预估到期
2035-04-10
| 申请号 | CN201510168865.3 |
| 申请日 | 2015-04-10 |
| 申请公布号 | CN104760073A |
| 申请公布日 | 2015-07-08 |
| 授权公布号 | CN104760073B |
| 授权公告日 | 2017-01-25 |
| 分类号 | B26D5/16 |
| 分类 | 手动切割工具;切割;切断; |
| 申请人名称 | 有友食品股份有限公司 |
| 申请人地址 | 重庆市渝北区国家农业科技园区国际食品工业城宝环一路13号 |
专利法律状态
2017-01-25
授权
状态信息
授权
2015-08-05
实质审查的生效
状态信息
实质审查的生效IPC(主分类):B26D 5/16申请日:20150410
2015-07-08
公布
状态信息
公开
摘要

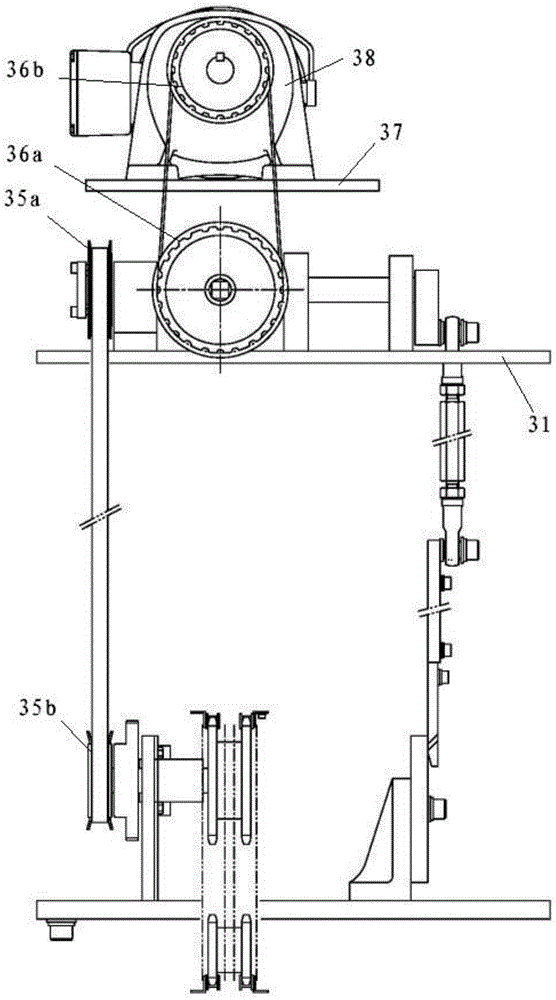

本发明公开了一种鸡爪切制机用传动机构,具有机架,机架上设置安装平台,安装平台上设置由动力机构驱动的主轴,安装平台上并位于主轴的前方设置第一、第二、第三及第四转轴,第一、第二、第三及第四转轴由左向右排列,并由主轴驱动,第一、第二、第三及第四转轴的前端分别设置第一、第二、第三及第四偏心轮,第一、第二、第三及第四偏心轮分别设置第一、第二、第三及第四连杆;安装平台上并位于主轴的后方设置由主轴驱动的主动皮带轴,主动皮带轴的后端设置主动皮带轮,机架的下方沿着前后方向设置从动皮带轴,从动皮带轴后部设置与主动皮带轮连接的从动皮带轮。本发明结构设计合理,能够同时带切制机的输送机构和刀具机构动作,切制效率高。
