授权公布号:CN204040263U
用于中空玻璃之间连接的驳接头
有效
申请
2014-08-06
申请公布
1970-01-01
授权
2014-12-24
预估到期
2024-08-06
| 申请号 | CN201420439778.8 |
| 申请日 | 2014-08-06 |
| 授权公布号 | CN204040263U |
| 授权公告日 | 2014-12-24 |
| 分类号 | E04B2/88 |
| 分类 | 建筑物; |
| 申请人名称 | 上海耀皮玻璃集团股份有限公司 |
| 申请人地址 | 上海市浦东新区莲溪路1210号1号楼 |
专利法律状态
2014-12-24
授权
状态信息
授权
摘要

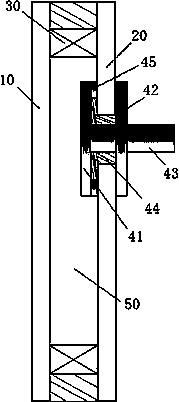

本实用新型公开了一种用于中空玻璃之间连接的驳接头,包括设置在中空玻璃上的驳接头,所述中空玻璃包括外侧的第一玻璃、内侧的第二玻璃以及之间的间隔框,所述第一、第二玻璃以及间隔框界定出一个厚度为12~20mm的玻璃内腔;所述驳接头包括一体成型的套圈和螺柱组成的驳接组件,所述螺柱上还设置有盖板,所述套圈设置在玻璃内腔内并与第二玻璃连接,所述螺柱穿过第二玻璃上的螺孔,所述套圈与盖板通过螺柱夹紧第二玻璃,所述套圈的厚度为5mm。与现在的产品相比,通过减小套圈的厚度以及通过将套圈与螺柱的一体式结构,不会破坏中空玻璃的性能,也不会降低中空玻璃的玻璃内腔的密闭性,并且还能够在拧紧盖板的时候不会破坏套圈上的结构胶。
