授权公布号:CN217883005U
一种高性能电机转子
有效
申请
2022-09-05
申请公布
1970-01-01
授权
2022-11-22
预估到期
2032-09-05
| 申请号 | CN202222344241.0 |
| 申请日 | 2022-09-05 |
| 授权公布号 | CN217883005U |
| 授权公告日 | 2022-11-22 |
| 分类号 | H02K1/276 |
| 分类 | 发电、变电或配电; |
| 申请人名称 | 华域汽车电动系统有限公司 |
| 申请人地址 | 上海市浦东新区中国(上海)自由贸易试验区科苑路501号7幢 |
专利法律状态
2022-11-22
授权
状态信息
授权
摘要

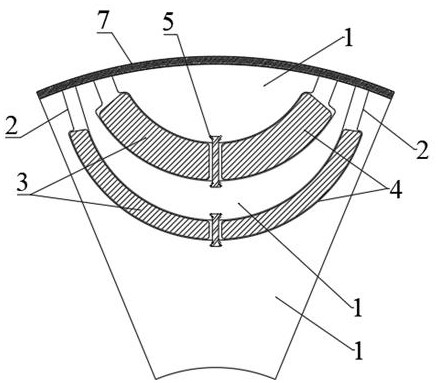

本实用新型提供一种高性能电机转子,包括转子轴和多个磁体;多个磁体围绕转子轴的圆周设置;每一磁体均包括多个导磁体;多个导磁体沿转子轴的径向由内向外排列,相邻的两个导磁体之间均形成有隔离槽,隔离槽的两端均延伸至磁体的外圆周,隔离槽的内部设置有第一磁性层和第二磁性层,第一磁性层和第二磁性层之间设置有连接件,连接件的两端分别穿过隔离槽的两侧,位于隔离槽两侧的导磁体之间通过连接件连接,磁体的外圆周设置有保护层,保护层覆盖导磁体顶端和隔离槽端部;本实用新型大大降低转子漏磁情况,有效提升了电机性能,使得电机可以做到更高的转速,并且还能够提升电机的功率密度和扭矩密度,进一步提高电机性能,可以有效提高产品的竞争力。
