授权公布号:CN218137397U
一种用于电机定子多层扁线焊点补焊的剪线专用钳
有效
申请
2022-09-05
申请公布
1970-01-01
授权
2022-12-27
预估到期
2032-09-05
| 申请号 | CN202222344839.X |
| 申请日 | 2022-09-05 |
| 授权公布号 | CN218137397U |
| 授权公告日 | 2022-12-27 |
| 分类号 | B25B3/00;B25B7/22 |
| 分类 | 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手; |
| 申请人名称 | 华域汽车电动系统有限公司 |
| 申请人地址 | 上海市浦东新区中国(上海)自由贸易试验区科苑路501号7幢 |
专利法律状态
2022-12-27
授权
状态信息
授权
摘要

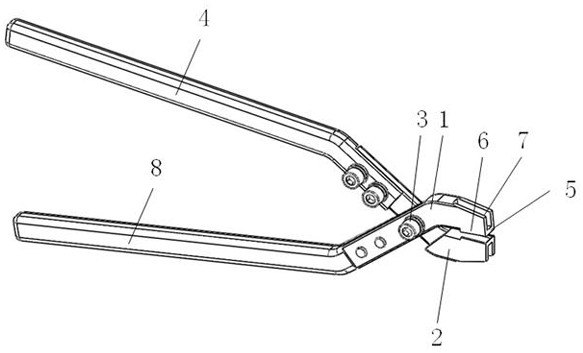

一种用于电机定子多层扁线焊点补焊的剪线专用钳,包括第一钳头,第一钳头后端连接有第一手柄,第一钳头的第一侧面的底边设置有第一刃口,第一钳头的第一侧面的两个侧边各自设置有第一阻挡块,第一钳头的第二侧面设置在其第一侧面的对侧,第一钳头的第二侧面中设置有一个第一凹槽。本实用新型在不拆除整体焊接夹具的情况下,可以通过第一凹槽和第二凹槽规避与其余焊点的干涉,从而不需要将整个焊接夹具拆除就能将焊点完全切除,切除后的铜线比较平齐,将不合格部分切除彻底,有利于补焊合格率提升。剪切焊点时,第一钳头和第二钳头能形成有效阻挡,防止切除的部分飞出去,使切掉的焊点留在第一钳头和第二钳头之间,从而保证人员和设备安全。
