授权公布号:CN216152395U
一种防静电V带生产用切割装置
有效
申请
2021-09-16
申请公布
1970-01-01
授权
2022-04-01
预估到期
2031-09-16
| 申请号 | CN202122247707.0 |
| 申请日 | 2021-09-16 |
| 授权公布号 | CN216152395U |
| 授权公告日 | 2022-04-01 |
| 分类号 | B26D1/03;B26D7/26;B26D7/06;B26D7/14 |
| 分类 | 手动切割工具;切割;切断; |
| 申请人名称 | 尉氏县久龙橡塑有限公司 |
| 申请人地址 | 河南省开封市尉氏县南环路1号 |
专利法律状态
2022-04-01
授权
状态信息
授权
摘要

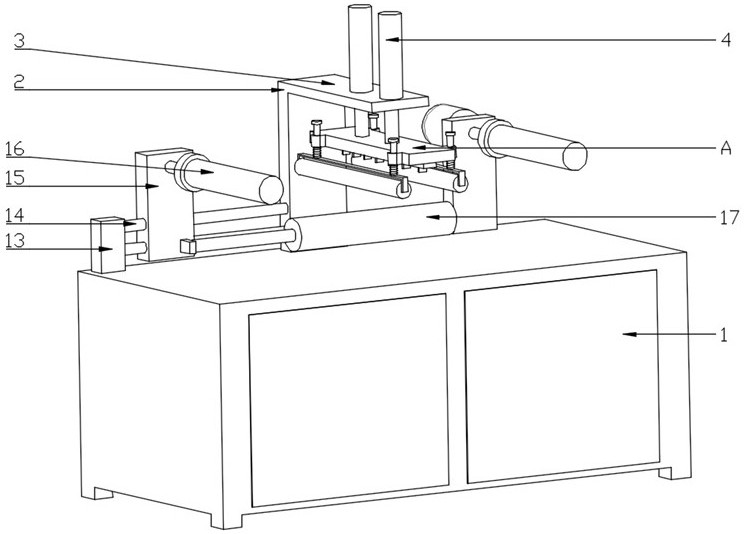

本实用新型涉及橡塑生产设备领域,尤其涉及一种防静电V带生产用切割装置,包括底座,底座上端中部设置有立柱,立柱上端水平设置有固定板,固定板上竖向设置有第一伸缩机构,第一伸缩机构下端设置有安装板,安装板下端由前至后间隔设置有多个切割刀,安装板的左右两侧均设置有按压机构,立柱右侧设置有支撑柱,支撑柱上端转动设置有与支撑轴平行的传动辊,支撑柱后侧设置有与传动辊连接的驱动机构,立柱左侧设置有固定块,固定块与立柱之间设置有两个沿左右方向延伸的导向轴,两个导向轴之间滑动有滑块,滑块上端转动设置有从动辊,立柱上水平设置有与滑块连接的第二伸缩机构。本实用新型具有切割稳定的优点。
