授权公布号:CN219502712U
一种用于聚氯化铝反应池的蒸汽注入装置
有效
申请
2022-10-28
申请公布
1970-01-01
授权
2023-08-11
预估到期
2032-10-28
| 申请号 | CN202222869267.7 |
| 申请日 | 2022-10-28 |
| 授权公布号 | CN219502712U |
| 授权公告日 | 2023-08-11 |
| 分类号 | B01J19/18;B01J4/00 |
| 分类 | 一般的物理或化学的方法或装置; |
| 申请人名称 | 中昊晨光化工研究院有限公司 |
| 申请人地址 | 四川省自贡市富顺县富世镇晨光路193号 |
专利法律状态
2023-08-11
授权
状态信息
授权
摘要

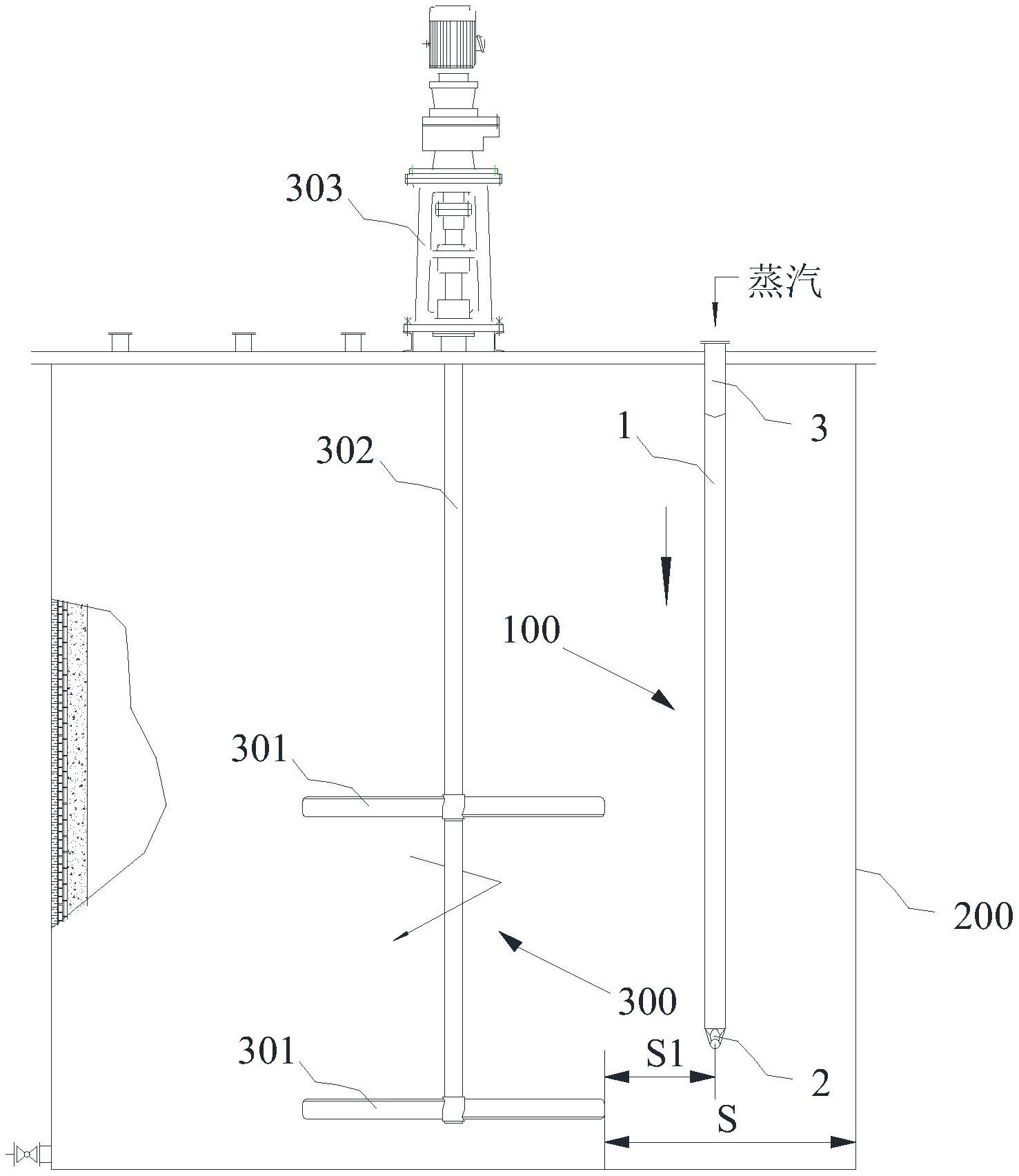

本实用新型涉及一种用于聚氯化铝反应池的蒸汽注入装置,其包括蒸汽注入管和蒸汽喷头,蒸汽注入管安装于聚氯化铝反应池的池顶,蒸汽注入管包括正对设置的第一冲刷部和第一连接部,第一冲刷部被配置为朝向搅拌组件设置,第一冲刷部的壁厚大于第一连接部的壁厚,蒸汽喷头与蒸汽注入管连通,蒸汽喷头上均匀开设有喷射孔,喷射孔能够朝向背离第一冲刷部的方向喷射蒸汽,以抵消用于聚氯化铝反应池的蒸汽注入装置受到的冲刷力。这样的设置,增大了蒸汽注入管的强度,也使得蒸汽平稳注入,减少蒸汽与料液的碰撞和振动,抵消了冲刷力对该聚氯化铝反应池的蒸汽注入装置的冲蚀,延长寿命的同时,也减少对聚氯化铝反应池的防腐层的冲击,降低维修成本。
