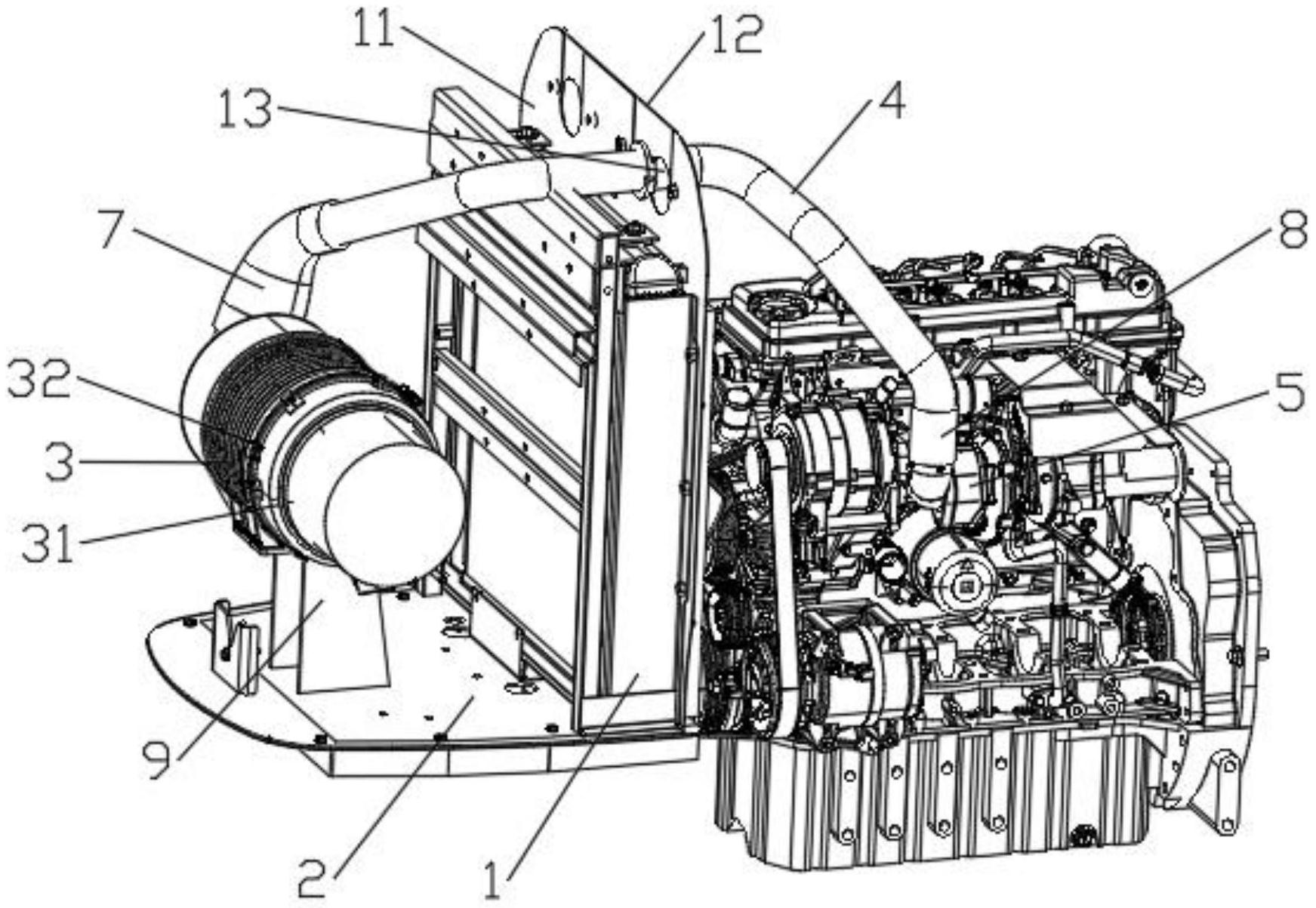

本实用新型涉及一种进气系统布置结构，包括散热器、散热器支架、空滤器、进气管、增压器，所述散热器通过散热器支架设置于拖拉机前端，所述增压器设置于散热器一侧并与拖拉机连接，所述空滤器设置于散热器支架上，所述进气管一端与空滤器连接，另一端向靠近散热器的一方延伸并越过散热器上方与增压器连接，所述散热器上还设置有护风圈、连接板，所述护风圈上端、连接板下端对应设置有弧形槽，所述护风圈与连接板连接，所述护风圈上端弧形槽与连接板下端弧形槽形成圆形通孔，所述进气管设置于圆形通道内，所述圆形通孔与进气管外边缘相对应。本实用新型旨在提供一种进气管不漏气、安装布置合理的进气系统布置结构。
