授权公布号:CN217003582U
一种具备分流功能的金属软管
有效
申请
2021-10-09
申请公布
1970-01-01
授权
2022-07-19
预估到期
2031-10-09
| 申请号 | CN202122425754.X |
| 申请日 | 2021-10-09 |
| 授权公布号 | CN217003582U |
| 授权公告日 | 2022-07-19 |
| 分类号 | F16L41/02;F16L41/10;F16L55/24;F16L11/14;E03C1/122;E03C1/264;B01D35/02 |
| 分类 | 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热; |
| 申请人名称 | 江苏京生管业有限公司 |
| 申请人地址 | 江苏省泰州市兴化市张郭镇蒋庄 |
专利法律状态
2022-07-19
授权
状态信息
授权
摘要

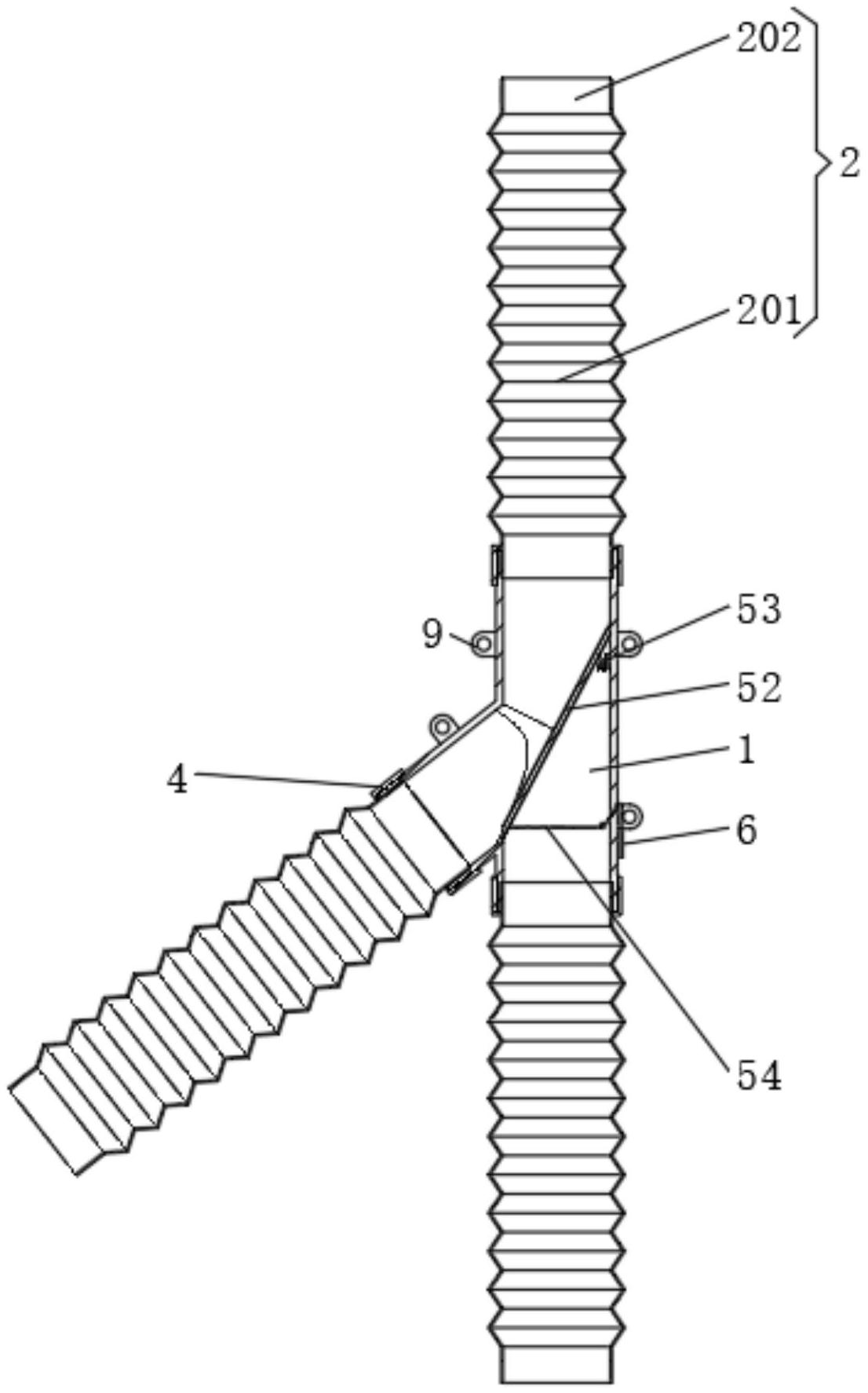

本实用新型公开了一种具备分流功能的金属软管,包括三通管、连通管组件和导流组件;三通管:其三个端头的内壁均设有环形槽,环形槽的内弧面远离三通管的一端均设有倒角,三通管的三个端头外弧面均设有螺纹;连通管组件:包括金属波纹管和硬质连接管,所述硬质连接管对称固定连接于金属波纹管的两端,所述金属波纹管有三个,三个金属波纹管的端头分别与环形槽的内壁插接;导流组件:设置于三通管的中心;其中:还包括螺纹环和密封环,所述密封环分别套接于环形槽的倒角内壁,密封环的内弧面与相邻的硬质连接管外弧面活动套接,该具备分流功能的金属软管,实现废水中固体污物和水的分离并实现分流排放,有效避免内部堵塞。
