授权公布号:CN215619188U
一种石英石板材切割装置
有效
申请
2021-07-19
申请公布
1970-01-01
授权
2022-01-25
预估到期
2031-07-19
| 申请号 | CN202121638749.0 |
| 申请日 | 2021-07-19 |
| 授权公布号 | CN215619188U |
| 授权公告日 | 2022-01-25 |
| 分类号 | B28D1/24;B28D7/04;B28D7/00;B28D7/02 |
| 分类 | 加工水泥、黏土或石料; |
| 申请人名称 | 广东必图新材料科技股份有限公司 |
| 申请人地址 | 广东省东莞市道滘镇南阁工业区 |
专利法律状态
2022-01-25
授权
状态信息
授权
摘要

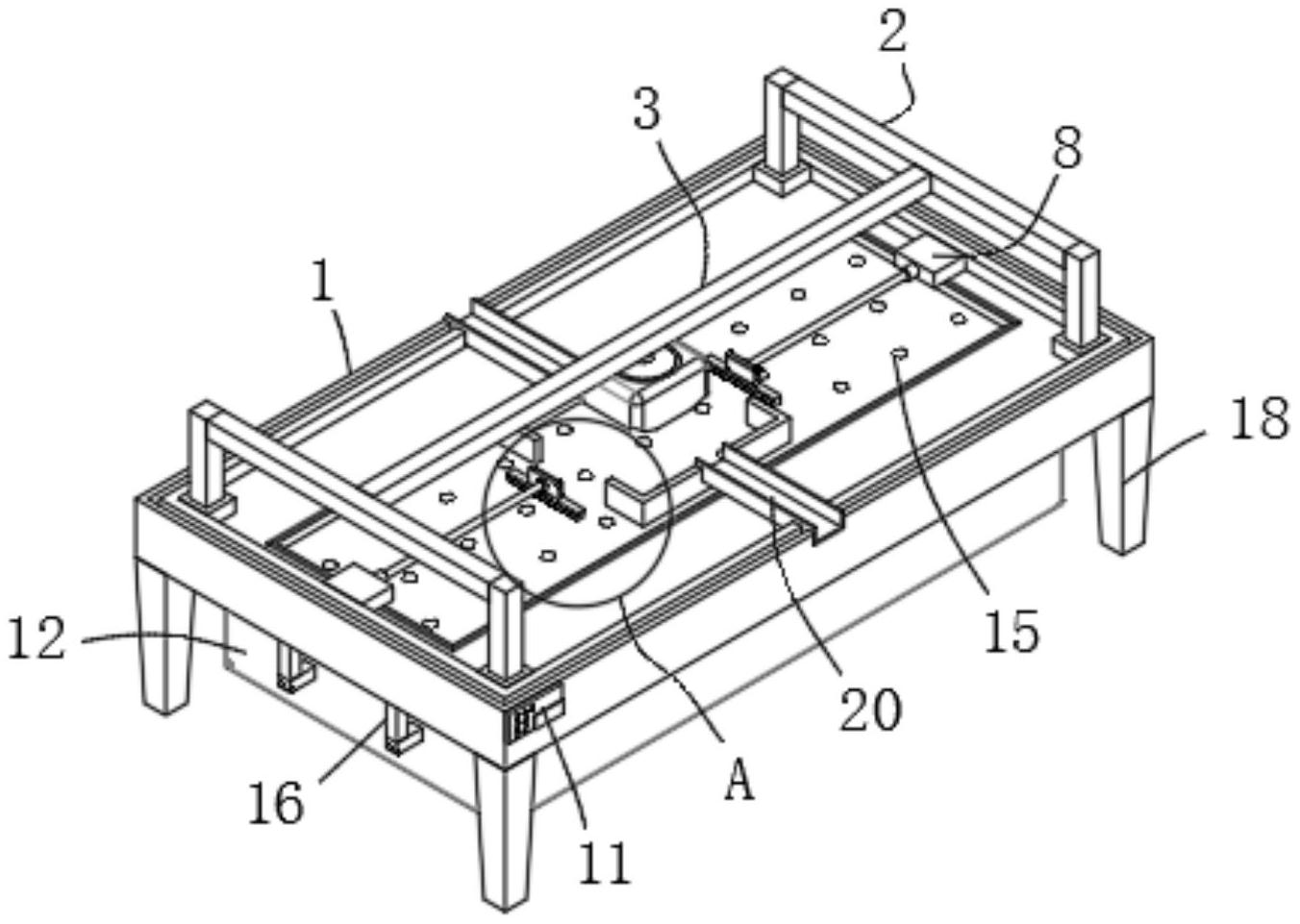

本实用新型公开了一种石英石板材切割装置,涉及板材加工技术领域,本实用新型包括操作台、上支架和下支架,操作台上表面连接有上支架,操作台下端连接有下支架,操作台表面设置有限位板,限位板两相对侧表面均设置有一开口,操作台内侧表面连接有电动推杆,电动推杆的输出端连接有推板,推板与开口位置相适应,推板底端连接有清扫刷,操作台表面设置有滤板,清扫刷与滤板相适应,上支架内侧连接有横移杆,横移杆底面设置有滑轨,横移杆下端安装有切割轮,切割轮下方与限位板相适应,切割轮上端连接有滑块。本实用新型推板底端连接清扫刷,可在电动推杆的横向移动过程中对滤板表面进行清扫,避免尘屑聚积,提升处理效果。
