一种集吸附和光催化氧化于一体的废气净化设备

授权公布号：CN207307609U

有效

申请

2017-09-22

申请公布

1970-01-01

授权

2018-05-04

预估到期

2027-09-22

申请号	CN201721244825.3
申请日	2017-09-22
授权公布号	CN207307609U
授权公告日	2018-05-04
分类号	B01D53/86;B01D53/74;B01D53/72
分类	一般的物理或化学的方法或装置;
申请人名称	浙江荣兴活性炭有限公司
申请人地址	浙江省丽水市松阳县赤寿工业园区

专利法律状态

2018-08-31 专利申请权、专利权的转移

状态信息

专利权的转移；IPC(主分类):B01D 53/86；专利号:ZL2017212448253；登记生效日:20180813；变更事项:专利权人；变更前权利人:浙江省林业科学研究院；变更后权利人:浙江荣兴活性炭有限公司；变更事项:地址；变更前权利人:310023 浙江省杭州市留和路399号；变更后权利人:323400 浙江省丽水市松阳县赤寿工业园区

2018-05-04 实用新型专利权授予

状态信息

授权

摘要

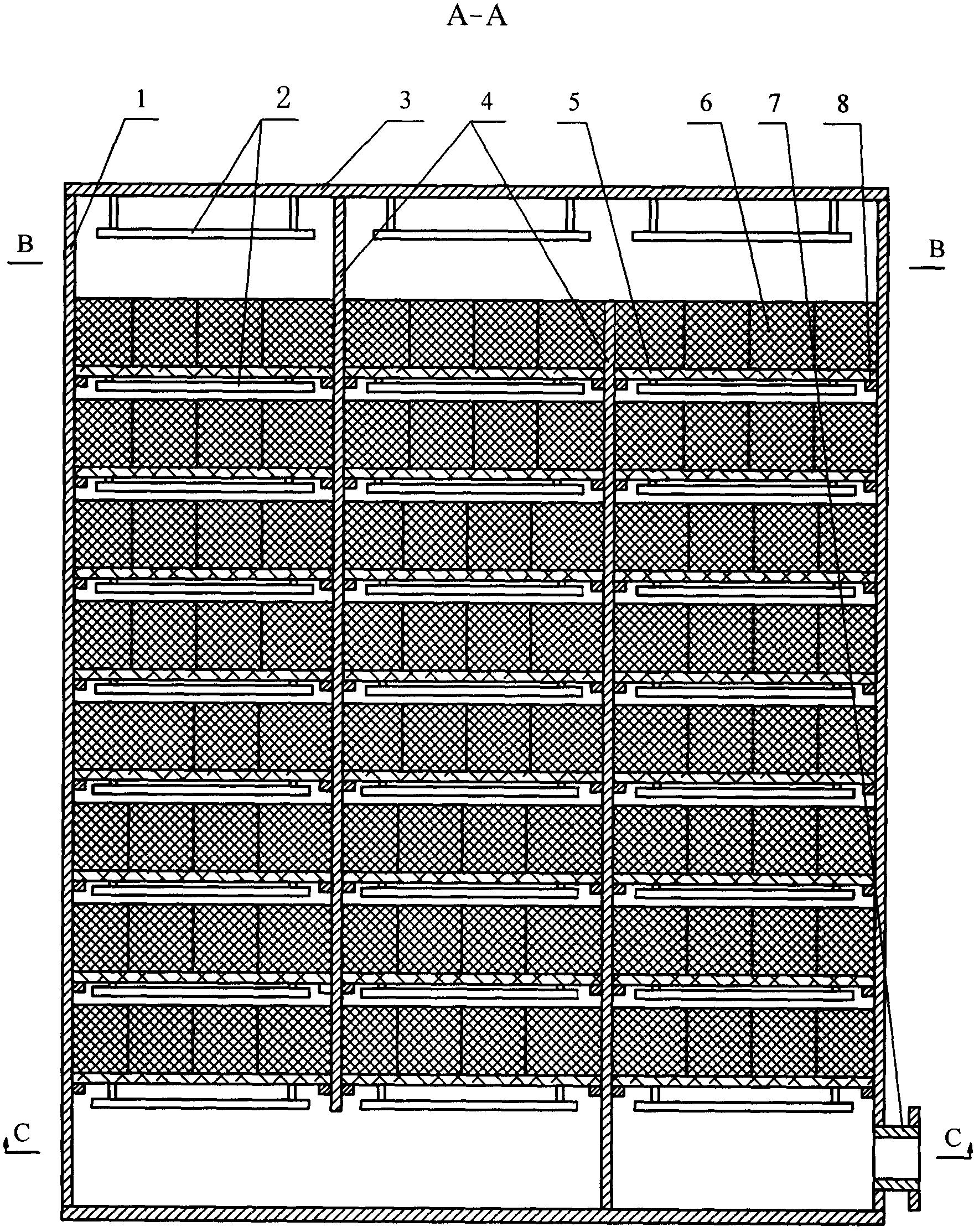

一种集吸附和光催化氧化于一体的废气净化设备，其主体结构为横截面是长方形的长方体，它由设备壳体、紫外灯管、设备顶盖、隔板、蜂窝活性炭放置网、蜂窝活性炭、废气进口、蜂窝活性炭放置网支撑脚、清洁气体排出口及引风机所构成，废气净化设备的高度为5～6米。将长方体用隔板按横截面分隔成六个方柱状空间，在每个柱状空间中自下往上设置多层活性炭放置网，在每层活性炭放置网下面设置多支紫外灯管，在最顶层活性炭放置网的上方也设置多支紫外灯管。废气经过三上三下的曲线路径通过多层蜂窝活性炭层的吸附与光催化氧化后，最终从净化设备底部的清洁气体排出口引至排放烟囱，废气实际通过的净化长度达30～36米，显著提高其净化效果。
