授权公布号:CN220225210U
翻转式整平装置及包含其的整平船
有效
申请
2023-06-29
申请公布
1970-01-01
授权
2023-12-22
预估到期
2033-06-29
| 申请号 | CN202321690930.5 |
| 申请日 | 2023-06-29 |
| 授权公布号 | CN220225210U |
| 授权公告日 | 2023-12-22 |
| 分类号 | E02B15/10 |
| 分类 | 水利工程;基础;疏浚; |
| 申请人名称 | 中交一航局第二工程有限公司 |
| 申请人地址 | 山东省青岛市市南区福州南路16号 |
专利法律状态
2023-12-22
授权
状态信息
授权
摘要

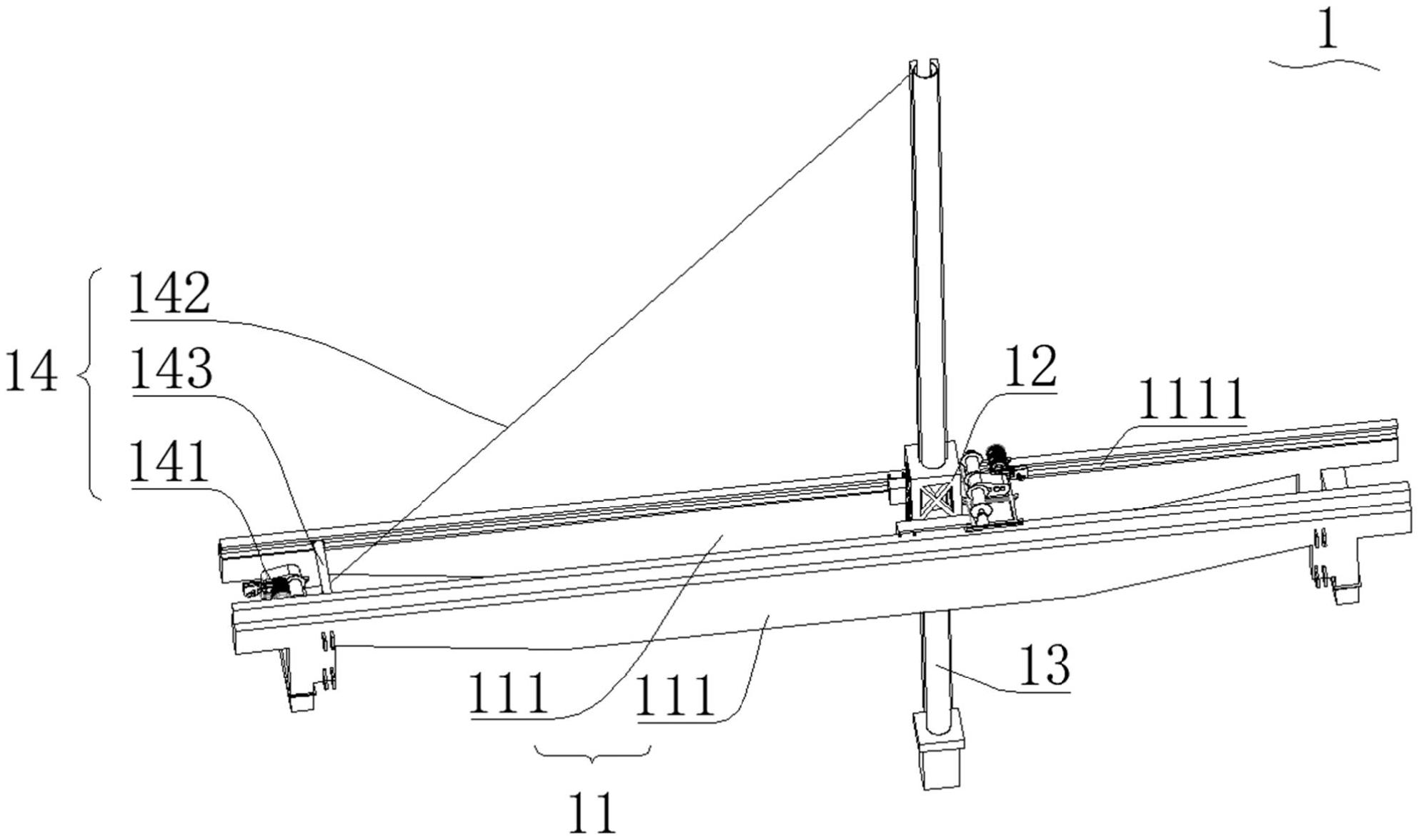

本实用新型涉及一种翻转式整平装置及包含其的整平船,属于基床整平技术领域。该整平装置包括行走大车、行走小车、整平执行机构和翻转驱动机构;行走大车包括相对设置的两根轨道梁,两根轨道梁相对的侧面均开设有沿横向延伸的轨道;行走小车通过小车轨道轮连接于行走大车的两个轨道之间以沿轨道移动,行走小车以小车轨道轮的轮轴为轴相对于行走大车在竖直面内翻转;整平执行机构安装于行走小车;翻转驱动机构包括设置于行走大车的第一卷扬机,以及连接于第一卷扬机和整平执行机构顶部之间的翻转牵引绳;第一卷扬机通过收放翻转牵引绳带动整平执行机构和行走小车翻转,以在工作状态和非工作状态之间转换。该整平装置的翻转结构简单,造价低。
