授权公布号:CN108383015B
一种超高层爬模辅助吊装装置
有效
申请
2018-03-15
申请公布
2018-08-10
授权
2020-01-24
预估到期
2038-03-15
| 申请号 | CN201810215207.9 |
| 申请日 | 2018-03-15 |
| 申请公布号 | CN108383015A |
| 申请公布日 | 2018-08-10 |
| 授权公布号 | CN108383015B |
| 授权公告日 | 2020-01-24 |
| 分类号 | B66C23/62;B66C1/14 |
| 分类 | 卷扬;提升;牵引; |
| 申请人名称 | 广厦建设集团有限责任公司 |
| 申请人地址 | 浙江省金华市东阳市白云街道东义路111号3楼 |
专利法律状态
2020-01-24
授权
状态信息
授权
2018-09-04
实质审查的生效
状态信息
实质审查的生效IPC(主分类):B66C 23/62
2018-08-10
公布
状态信息
公开
摘要

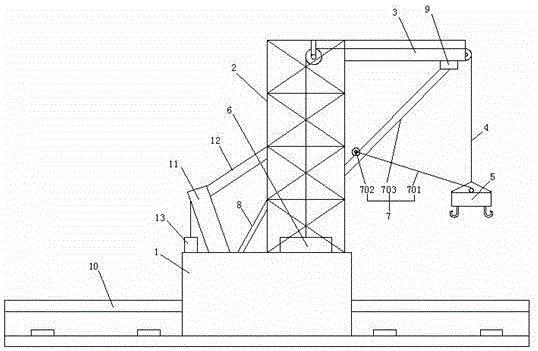

本发明公开了一种超高层爬模辅助吊装装置,包括底座,所述底座上固定安装有一个起吊架,起吊架的顶部通过一根第一横梁设有牵引绳,所述牵引绳的一端吊装有吊钩,牵引绳的另一端穿过第一横梁,与位于底座上的第一卷扬机连接,第一横梁远离起吊架的一端设有第二横梁,第二横梁与第一横梁垂直,所述吊钩的顶部设有稳定装置,所述稳定装置包括稳定绳,所述稳定绳的一端连接在吊钩的顶部,另一端连接有动滑轮,所述起吊架上设有一个倾斜设置的导轨,所述动滑轮沿导轨滚动,并且导轨与动滑轮配合的侧部为粗糙面。本发明能够辅助超高层核心筒内材料的快速便捷的吊装,保证在超高层爬模上吊装零星部件的稳定性。
