授权公布号:CN110093908B
一种封隔导管架水泥浆的塔式封隔器
有效
申请
2019-06-06
申请公布
2019-08-06
授权
2023-12-29
预估到期
2039-06-06
| 申请号 | CN201910491359.6 |
| 申请日 | 2019-06-06 |
| 申请公布号 | CN110093908A |
| 申请公布日 | 2019-08-06 |
| 授权公布号 | CN110093908B |
| 授权公告日 | 2023-12-29 |
| 分类号 | E02B17/00;E02D15/02 |
| 分类 | 水利工程;基础;疏浚; |
| 申请人名称 | 衡橡科技股份有限公司 |
| 申请人地址 | 河北省衡水市桃城区北方工业基地园区东路9号 |
专利法律状态
2023-12-29
授权
状态信息
授权
2019-08-30
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):E02B17/00;申请日:20190606
2019-08-06
公布
状态信息
公布
摘要

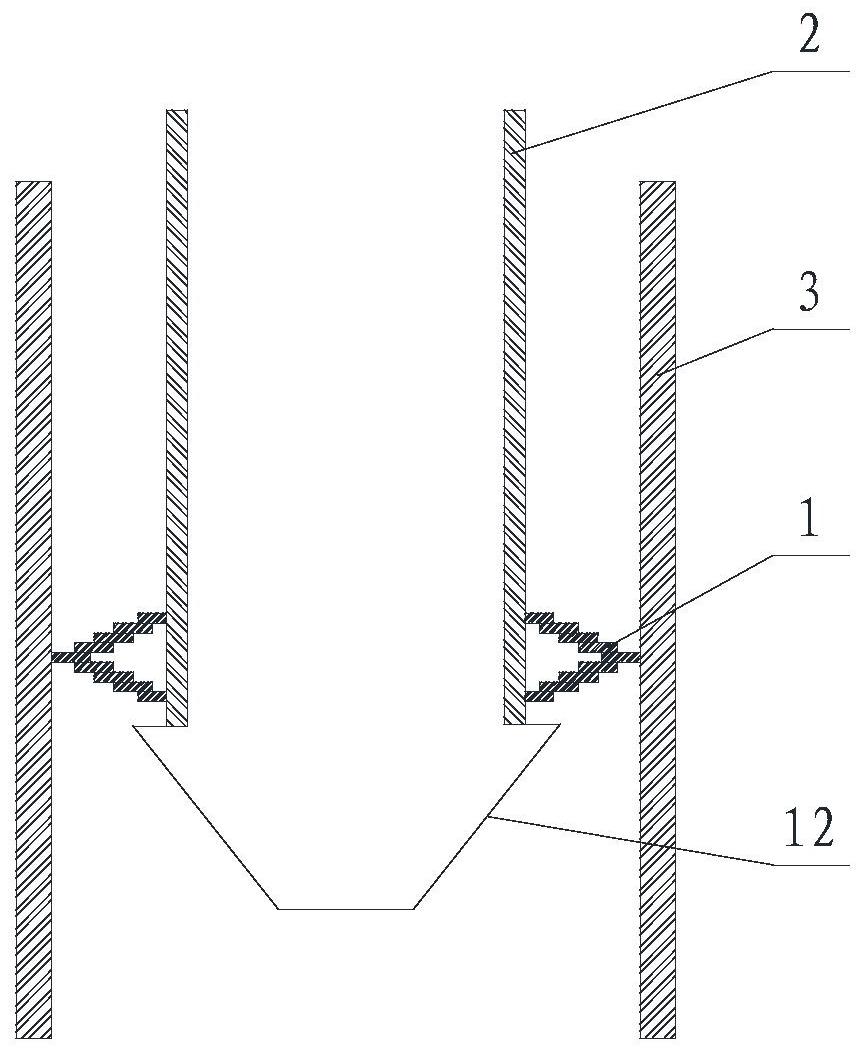

本发明涉及一种封隔导管架水泥浆的塔式封隔器,该塔式封隔器位于钢桩与内套筒之间,包括支撑环、密封环及限位环,支撑环及限位环分别安装在套装于钢桩内部的内套筒的外表面上,支撑环与限位环之间设有多个沿内套筒套装方向由上至下叠置的密封环,各密封环之间沿径向密封滑动连接,位于底部的密封环始终由支撑环支撑,位于顶部的密封环始终与限位环的下表面抵接;在内套筒向钢桩内部套装过程中,外径最大密封环的外表面与钢桩的内表面密封抵接,其余密封环在内套筒套装的下落过程中随内套筒外表面与钢桩内表面之间间距变化而沿径向分别滑动适应。本发明可适用于海洋工程固定导管架施工的两种作业方式,提高封隔器的密封能力和抗破坏能力。
