鑫淼盾-膨胀型防火涂料施工方案之施工方案

我公司对专业分包管理积累了大量的资料和丰富的经验，拥有雄厚的施工技术力量和处于先进水平的成套施工机械设备。我公司怀有极大的兴趣和热情深入现场进行调查，对工程特点、难点进行了深入的分析，明确工程施工的方针目标和部署，提出保证施工质量、工期的技术措施。针对此项工程，我们将组织强有力的项目领导班子，发挥公司承包管理、机械装备、施工技术的整体优势，遵循设计，重合同、守信誉，精心组织施工，运用先进、成熟的施工工艺，科学合理的管理方法，按“质量、安全、工期、文明、效益、服务”六个一要求钢结构防火涂料工程。

施工前准备工作

1 按施工实际需要牢固固定于本体上，脚手架的搭设要横平竖直，并在同一水平面上为搭设施工平台打下基础。先上后下，先施工上部钢结构，后施工下部钢结构。竹排或木跳板搭设在脚手架上，摆设平稳，并固定牢靠，组成施工平台，施工人员站在上面施工作业。

2  安全网搭设：对于悬空部位，在涂装施工时，必须在其下部搭设安全网，安全网要牢固可靠，固定于有承受能力的钢结构上。

3  佩戴安全带，所有施工人员，在高空作业时，都必须佩戴安全带，安全带要高挂底用，禁止挂而不戴，戴而不锁。

4 根据图纸设计要求进行使用薄型钢结构防火涂料、超薄型型钢结构防火涂料

5 性能特点， 该涂料不含石棉等有害物质，生产、施工及使用过程中无特殊的刺激性气味。该涂料涂层薄，装饰性好，对受保护的钢结构负荷轻。 涂料由工厂生产好，采用单组份包装，在施工现场搅拌均匀即可涂装施工。涂料可采用刷涂、辊涂和喷涂的方法，亦可用其中一种或几种方法结合施工，并可在较低温度下涂装施工。

该涂料理化性能优良，干燥快，抗潮、耐水和耐冻融性好；

监理人员依据质保书或检验报告以及性能指标进行检验确认。

其它方面准备工作：

设计和其他技术文件齐全，建立质保体系，制定质保计划。编制完成施工方案。进行技术交底和安全教育，进行技工上岗审查。施工用水、用电能满足连续施工的需要。 防护设施应符合安全、卫生和文明施工的规定。工设备、机具、检测仪器、仪表等性能完好，运转正常，符合规定涂装本体的质量具备交接证明文件，并对其外观质量进行检查验收。施工现场环境，必须保证在无冰、霜、雨、雪的条件下施工，温度宜为5～35℃，相对湿度宜为85%以下。该涂料理化性能优良，干燥快，抗潮、耐水和耐冻融性好

涂装前涂料准备顺序及要求：

开桶：

将桶外的灰尘、杂物除尽，以免灰尘、杂物混入桶内。如发现涂料有结皮，必须全部取出。涂料开桶后，必须密封保存并在保质期内用完。

搅拌：

将桶内的防火涂料全部搅拌均匀。

稀释：

由于贮存条件、施工方法、作业环境、温度等影响，在使用中，有时需要按规定量的稀释剂来调整粘度（不大于5%），以便于施工。涂料配制及搅拌用具应保持干净，不得随意混用。

防火主料施工

涂装施工作业方法：

刷涂：

⑴  应使用优质天然纤维漆刷或人造毛漆刷，其尺寸和刷毛软硬程度应与所使用的涂料相配。施工工具应保持干净，不得随意混用。

⑵  刷涂一般适用于小范围的涂层施工或表面预处理程度比较低的涂层施工，尤其适用于预复杂结构的涂层施工。

⑶  刷涂时，层间应纵横交错，每层易往复进行，涂匀并达到要求厚度为止。如果刷毛掉进涂层中要进行易除、补刷。

辊涂：

⑴  应根据涂料类型及表面粗糙度，选择绒毛长度合适的滚筒。在一般情况下，应采用酚醛芯滚筒，配以短绒或中长绒的滚筒套，使用前应先清洗滚筒套，清除松散的纤维。

⑵  辊涂适用于平整的大面积涂覆施工，不适用于复杂结构的涂覆施工。用来涂装大规模装饰性涂料。

⑶  辊涂时，层间应纵横交错，每层要往复进行（快干漆除外），涂匀为止。滚涂时，难以获得厚膜，必须注意厚度的控制。

喷涂：

⑴高压无气喷涂用电力气动泵使涂料产生强大的液体压力，在特定设计的喷枪的喷嘴处完成的。是一种喷涂高性能耐用防护漆的简易手段，被广泛运用。

⑵  高压无气喷涂时，喷嘴与被喷涂表面距离不得小于300mm，其角度宜为90°。喷出压力宜为8～9 Map。或按产品说明书的规定。

材料及主要机具:
现场堆放地点应干燥、通风、防潮。
主要机具:搅拌机、滚筒、喷枪、手推车、计量容器、带刻度钢针、钢尺等。

作业条件:

应由经批准的施工单位负责施工，检查资质批准文件。对钢构件碰损或漏刷部位应补刷防锈漆两遍，经检查验收方准许喷涂。喷涂前将操作场地清理干净，靠近门窗、隔断墙等部位，用塑料布加以保护。

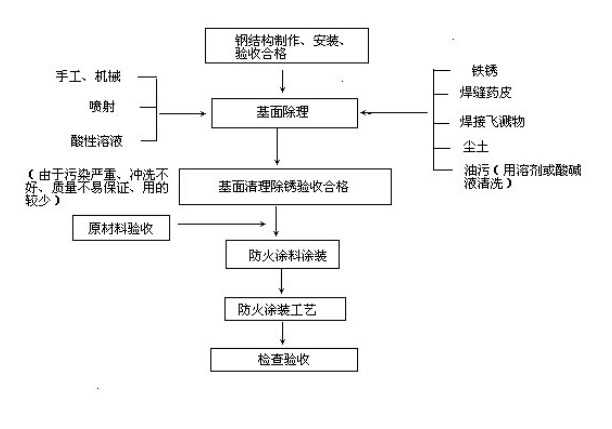

膨胀型防火涂料施工工艺

膨胀型钢结构防火涂料可以采用喷涂或辊涂等方法，局部修补或小面积构件涂装，不具备喷涂条件时，可采用滚子等工具进行手工涂刷方法。

1.1、施工前，必须将钢结构、配件表面的尘土、油污、杂物等清理干净，并涂刷防锈底漆，待防锈漆实干后，方可进行防火涂料的施工。

1.2、施工应自上而下、从左到右、先里后外、先难后易、纵横交错的原则进行。

1.3、依据设计要求和消防部门提出的防火等级标准，确定涂层厚度与涂装遍数。产品为水性涂料时，施工温度5℃以上为宜，湿度不变大于85%，遇有雨、雪、雾、大风天气或钢材表面有结露时，不宜施工。

1.4、将涂料搅拌均匀，直至稠度均匀为止。如涂料太稠可加少量加水，但不得超过涂料量的10%

1.5、施工要严格控制产品用量，确保涂层厚度满足要求

贮存于5-38℃环境中，防止暴晒，远离热源

涂料施工时，根据构件的大小、复杂程度等可采取一种或多种方法相结合的施工方法。

无论采取哪种施工方法，均应先进行试涂，试涂合格后，方可全面展开施工。

涂料和稀释剂在施工、干燥及贮存中，不得与酸、碱等介质接触，并应防尘、防曝晒，严禁烟火。

竣工验收：

每道工序施工时班组严格自检。专业分包公司质检部随时检查。

每一分项施工完毕提交总承包单位、监理、业主检查验收。

根据国家标准《钢结构防火涂料》(GB14907-2018)规范以涂料生产厂家形式检试验验报告为准

达到耐火达到1.00h  涂层厚度为1.6mm

达到耐火达到1.50h  涂层厚度为2.3mm

达到耐火达到2.00h  涂层厚度为3.1mm

达到耐火达到2.50h  涂层厚度为3.9mm
